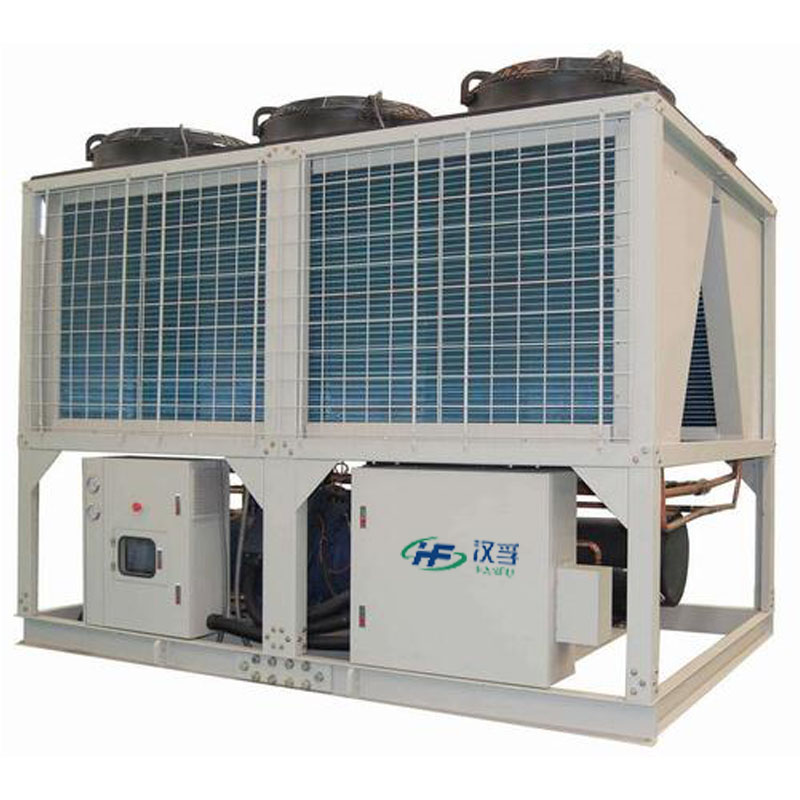

低温风冷式螺杆冷冻机组

1. 产品参数
2. 产品介绍

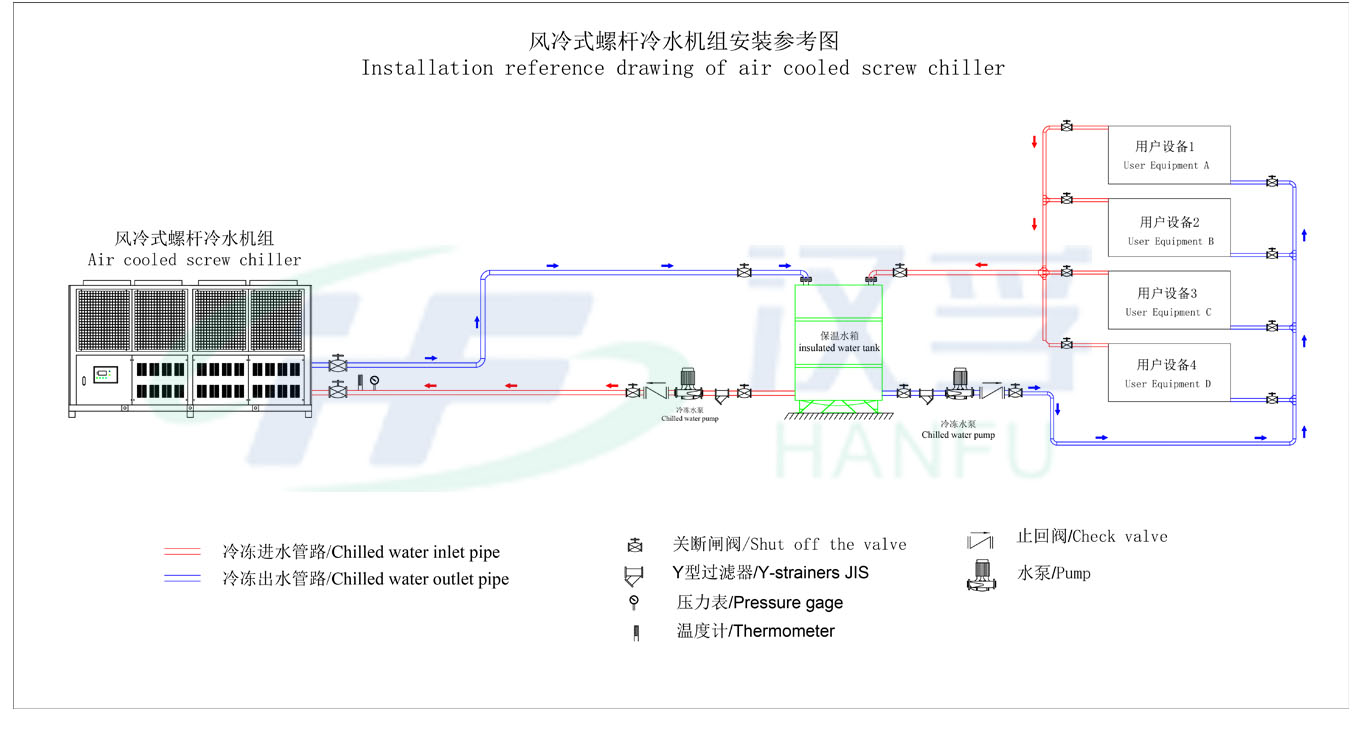

3. 机组连接图
4. 使用案例图

LGF-AL系列低温风冷螺杆冷冻机组参数表
项目Items                            型号Model				LGF-40AL	LGF-50AL	LGF-60AL	LGF-75AL	LGF-90AL	LGF-100AL	LGF-120AL	LGF-150AL
名义制冷量Rated cooling  capality	温  度Temperature	-5℃	KW	105	145	150	191	210	245	288	312
		-10℃		64	85	92	112	123	146	168	201
		-20℃		43	56	61	75	82	97	112	133
		-30℃		32	42	45	56	61	72	83	100
输入总功率/Input power			KW	43.6	53.2	59.8	71.8	77.8	89.2	101.4	121.4
运行电流/Current			A	75	95	103	125	135	151	173	211
电       源/Power				3PH-380V-50HZ
制冷剂Refrigerant	名称/Name			R22/R404A
	充注量     Charge Amount		kg	31	39	47	54	62	70	77	93
	控制方式/Control			外平衡感温式热力膨胀阀/External   balance temperture thermal expansion valve
压缩机Compressor	类型/Type			半封闭螺杆式/Semi-hermetic screw
	功率/Power		KW	40	50	55	67	73	82	95	115
	启动方式/Start			Y-△
	能量调节范围		%	0-25-50-75-100
蒸发器Evaporator	类型/Type	温度/Temperature		干式壳管式(不锈钢板式蒸发器)/Shell   and tube(stainless steel plate evaporator)
	冷冻液量Frozen liquid	－10℃	m3/h	11	14.6	15.8	19.3	21.2	25.1	28.9	34.6
		－20℃		7.4	9.6	10.5	12.9	14.1	16.7	19.3	22.9
		－30℃		5.5	7.2	7.7	9.6	10.5	12.4	14.3	17.2
	水阻力        Water resistance		KPa	32	35	38	42	42	45	43	43
	进出水管径Diameter		Inch	3"	3"	4"	4"	4"	4"	4"	5"
冷凝器Condenser	类型/Type			空气冷却式高效内螺纹铜管套铝片/Efficient   air-cooled aluminum thread brass sleeve
风机       Fans	类型/Type		m3/h	大风量低噪音外转子风机/Low   wind noise external rotor fan
	功率/Power		KW	1.1×6	0.78×8	1.1×8	1.1×10	1.1×12	1.1×12	1.1×16	1.1×16
	风量/Airflow		m3/h	80000	100000	116000	145000	165000	180000	205000	242000
安全保护装置                             Security   protection				压缩机电机过热保护，机组超载保护装置，高低压力保护装置，防冻保护装置，电源逆相/缺相保护，排气温度保护，超温保护，水流开关                                                                                 Compressor motor overheating protection,overload protection device   unit,hiah and low pressure protection device,anti-freezing protection   devices,power reverse phase/phase protection,exhaust temperature   protection,flow switches
机械尺寸Mechanical Dimensions	L*W*H（mm）			2800	2650	2600	2650	2650	3400	3400	3800
				1350	1500	1500	1900	1900	1700	1700	1900
				2000	2100	2100	2200	2200	2200	2200	2200
机械重量/Machinery   Weight			kg	1350	1650	1950	2250	2400	2600	2860	3000
运行重量/Run weight			kg	1550	1890	2250	2580	2750	3000	3300	3450
备注： 工作范围：冷却入风温度30℃，冷却出风温度40℃。；冷冻水进出水温差：12℃至17℃。              冷却温度范围：35℃以下使用；冷却进出风温差：8℃至10℃。                       以上可根据客户要求来生产定做。                                                                                                                           上述规格参数尺寸如有变更，恕不另行通知。                                                                                                      Note: 1.Scope of work:the cooling air intlet and outlet temperature   30/40℃;chilled water inlet and outlet temperature difference: 12 ℃ to 17 ℃.                                                                                                                                2. Cooling temperature range:Not higher than 35 ℃,cooling air inlet   and outlet temperature difference: 8 ℃ to 10 ℃.                                                                                                             These models above can be customized according to customers’   requirements.        Specifications and dimensions   above are subject to change without notice.

低温冷冻机组

汉孚低温冷水机优点：

●  主机精选欧、美全新世界名牌压缩机，制冷效率高，低噪音低，节省电能，安全稳定，环保耐用。

●汉孚低温冷冻机控制电气采用国际品牌控制电器，保证机器工作稳定，寿命长久，安全可靠。

●  知名品牌低温泵，大排量，低能耗，省电耐用，扬程和泵体材质可选配。（可根据要求选购）

●    知名品牌低噪音外转子风机或轴流风机,噪音低,风量大，省电环保耐用。

●  配备精密式数显温度控制器，操作方便，简单直观。能精确控制水温±1℃，设定温度范围 5 ℃~-40 ℃，可直接分析机组的运行状况。(可根据用户要求配置控制系统。)

●  本风冷式低温冷水机标配水箱盘管式蒸发器（可选不锈钢板式蒸发器或干式壳管式蒸发器），清洗维护方便快捷。

●  此低温水冷机组冷凝器采用高效能壳管式换热器（可选配不锈钢板式换热器），内置高效换热齿牙管，设计合理，换热效果良好；

●  低温风冷式冷冻机组采用高效防腐散热器，由高效防腐的散热铝箔加上高效的螺纹换热的螺纹铜管组成，制造时采用二次翻边翘片机械涨管工艺和先进换热器生产线，保证优质高效环保节能。

●  静电喷塑外壳，欧化设计，美观大方，外表板采用快速拆装形式，方便使用和维护。

●  机组可根据客户要求量身定做。
